沖沖鑽鑽: 公視偶動畫拍攝用軌道 part-3

交完週二的作業之後, 總算有點時間做東西了

先在軌道底座側面銑溝

經過基本運算後, 溝長需180.10 mm

這溝加工得挺辛苦, 因為小銑床做大東西,

看~軌道都跑出床台外面很多很多...

動用兩隻虎鉗, 一隻鯉魚鉗, C型夾兩個

ˋ(′ε‵")ˊ又是老虎又是鯉魚的...

老虎幹麻不吃魚, 反正也不過是貓咪一隻...冷掉了(⊙_⊙;)...

說真的, 好久沒用小車床...

兩隻手臂在機器前面縮來縮去的, 好像在做遊戲一般 ╮(﹀_﹀")╭

雖然這應該用五呎車床做(工件直徑35mm), 小車床中心通孔僅20mm

夾起來當然沒大車床牢固

但新買的車總是要訓的...

so...

表面精修前後對照

上圖還需要在中心軸的垂直線上打出兩個直徑16mm圓孔(插腳交用)

長80公分, 直徑22.4mm的腳要插進上圖腳座, 末端必須修出直徑16mm的圓柱

這麼長, 又無法灌進小車床的中心通孔ˋ(′ε‵")ˊ,

回頭用五呎車(不打算賣了, 四公分直徑的圓柱都可以給他插進中心通孔)

第一根做起來聲音真大, 機機乖乖的...

震刀...

磨刀子吧! 鈍了...

越來越會磨車刀了, 十秒內磨好一隻,

前幾天還買捨棄式車刀, 頭殼真的壞掉, 又沒自己磨的好用...

大車床真的穩, 車刀磨好後, 可以直接橫向進刀一公分, 吃大刀, 安安靜靜的削一層肉下來

多一道工別人會開心的(￣︶￣)...

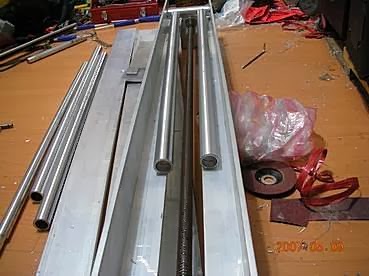

實心圓柱&空心管表面拋光

步驟:

1. 主軸轉速能多快就多快

2.手持砂紙握住工件

3. 此時手會有如自動進刀一般, 被帶進三爪夾頭

4. 手被吃掉前停機, 換邊再來...

處理前(左)、後(右)...

我愛車床...

剛才說的"腳交"底座是這樣啦...

假組, 是假組哦~不是乙組也不是板凳哦~（＃－.－）/　叔叔~這樣很冷耶!

插上腳, 不過腳的側面還沒打螺絲孔, 無法插到底...

可折疊...

翻開

腳可伸長(真希望我的腳也可以伸長)

先擺著, 明天繼續吧!!

各位晚安!

爹娘晚安!
